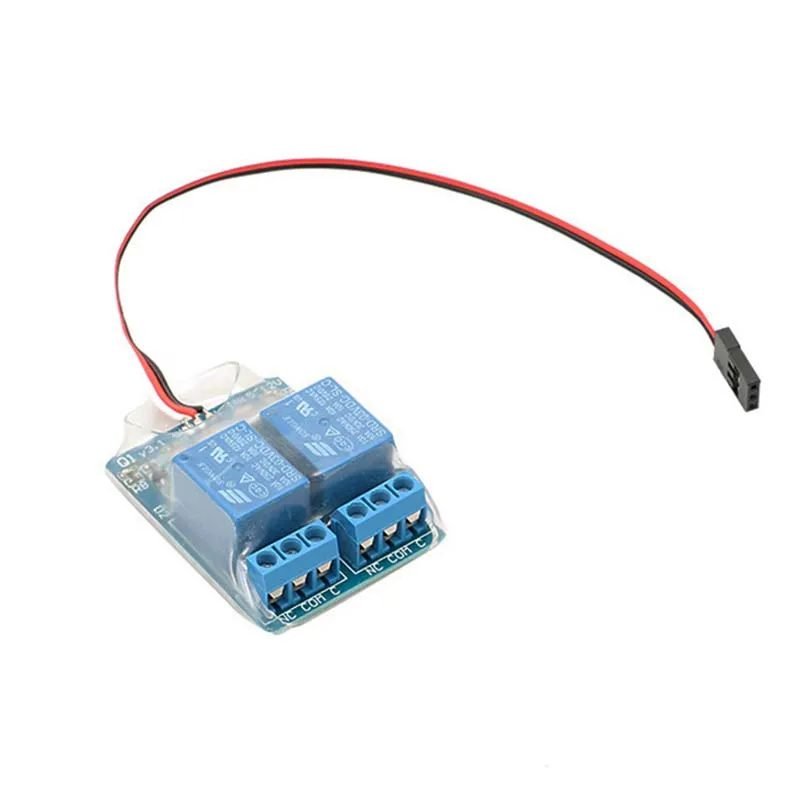

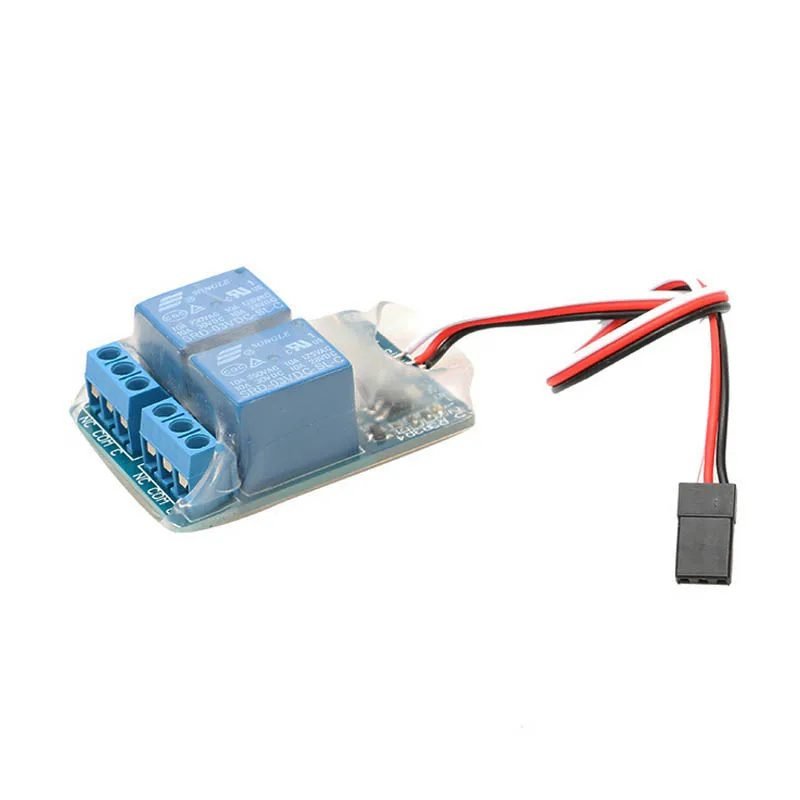

5V-12V 1CH двухсторонний электронный модуль переключателя реле

Особенности:
- Поддерживает приемники 5В-12В.
- Полная совместимость с сигналами 3,3 В/5 В
- Отсутствие функции защиты сигнала
- 1 канал входа сервосигнала, управление двухсторонним электронным переключателем

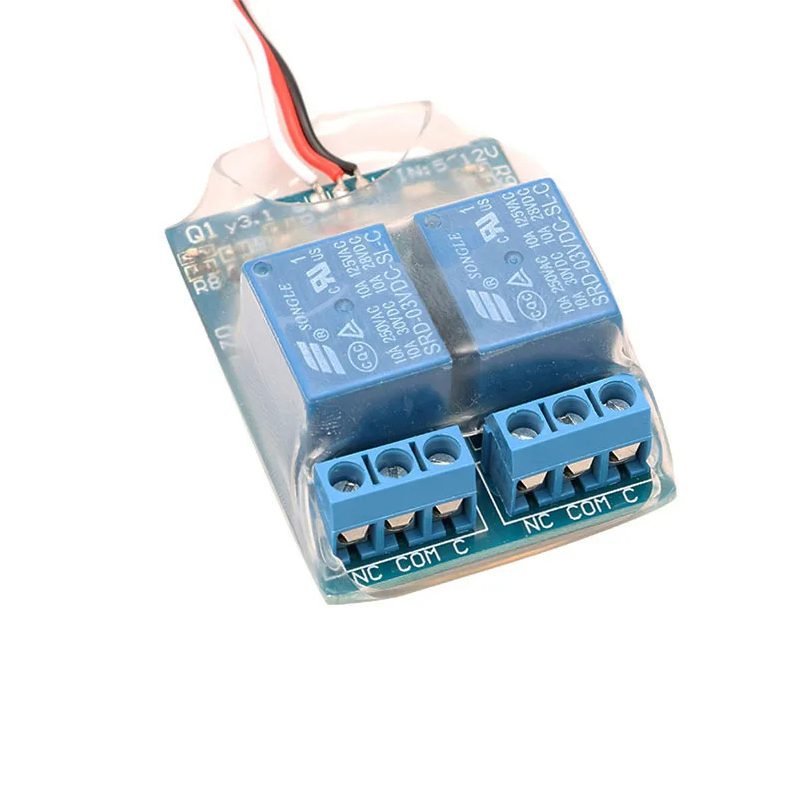

- Максимальный ток 10 А, все порты реле выведены наружу

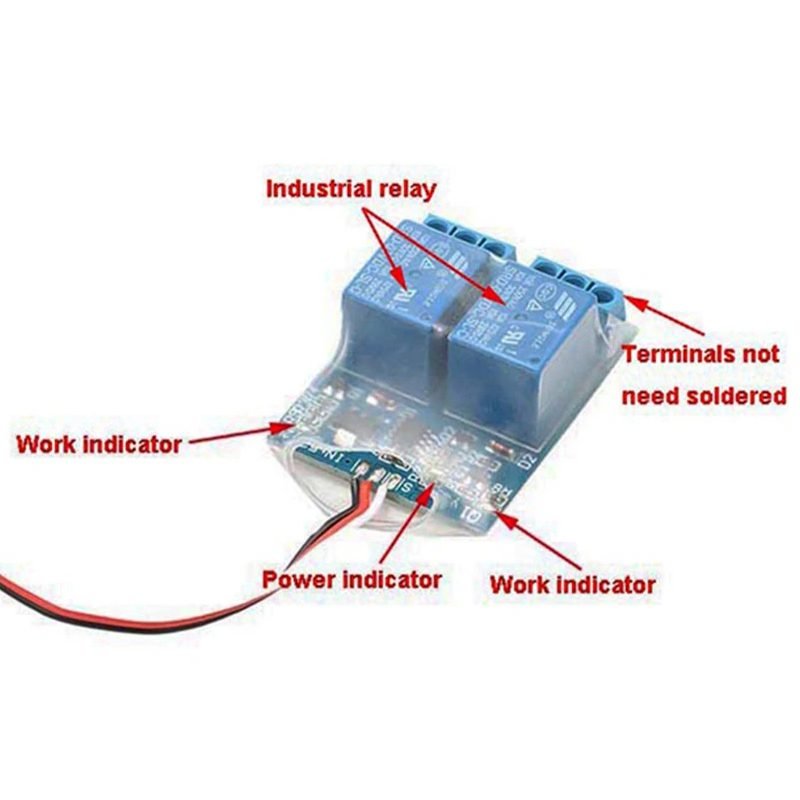

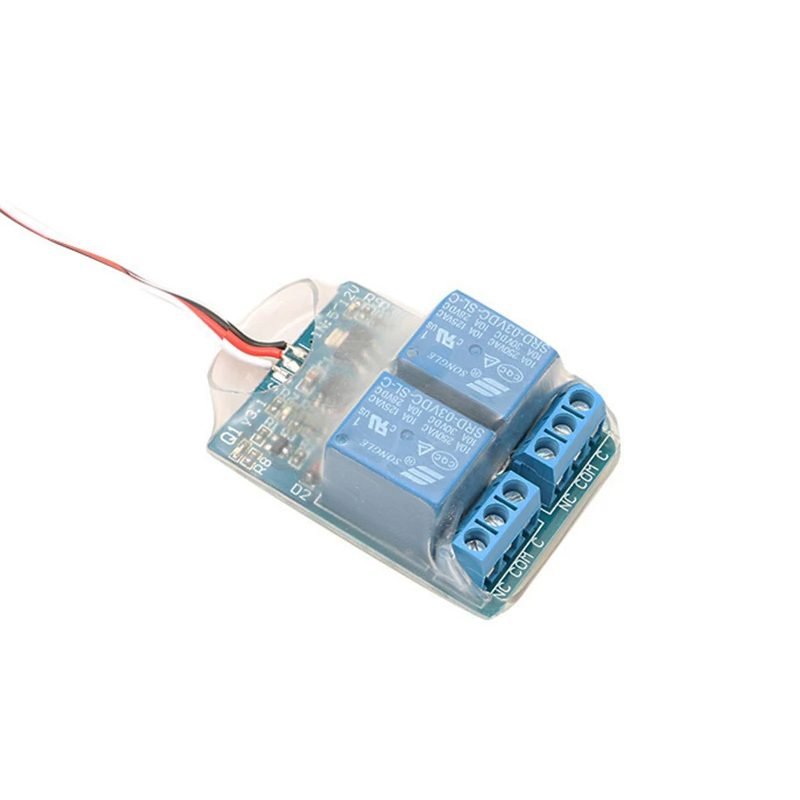

- Один светодиодный индикатор состояния питания + два индикатора состояния реле
- Трехступенчатый переключатель и пропорциональный канал могут управляться
- С функцией защиты при включении (когда терминал дистанционного управления не находится в нейтральном положении (1500us), он не работает), прост в эксплуатации
- Входные каналы не нуждаются в калибровке, совместимы с устройствами дистанционного управления всех марок
- Прозрачный термоусадочный клей, стильный внешний вид, с первого взгляда
- Небольшой размер и легкий вес
- Быстрое и простое подключение штыревого типа

Диапазон применения:
- Запуск модели ракеты с дистанционным управлением
- Модель с дистанционным управлением для контроля дыма
- Управление оружейной системой как настоящей машиной
- Контроль дыма в модели самолета
- Управление различными системами дистанционной коммутации

Функциональное описание:
- Выносной переключатель дистанционно управляет электрооборудованием авиамодели через канал переключателя на пульте дистанционного управления, а светодиодный индикатор динамически отображает текущее состояние переключателя в режиме реального времени, что позволяет быстро запустить его без руководства по эксплуатации.
- Это устройство не требует калибровки и может быть точно совместимо с пультами дистанционного управления различных марок.

Типичное применение:
1.Подключение
Подключите кабель ввода сигнала к незанятому каналу приемника, который соответствует переключателю на пульте дистанционного управления.
При подключении к приемнику загорается индикатор питания.
Индикатор работы загорается, когда канал переключателя открыт, и наоборот.

2. Режим работы
Красный светодиодный индикатор указывает на индикатор питания.
Синий светодиод указывает на состояние работы реле.

3. Триггер
(В качестве примера возьмем дроссельный канал) Поверните рычаг дроссельной заслонки на пульте дистанционного управления на полный ход, и одно реле замкнуто (то есть общая клемма и нормально разомкнутая клемма соединены, а общая клемма и нормально замкнутая клемма разъединены). Поверните рычаг дроссельной заслонки на пульте дистанционного управления в положение половины дроссельной заслонки, и оба реле не замкнуты (то есть общая клемма и нормально разомкнутая клемма отключены, а общая клемма и нормально замкнутая клемма соединены). Поверните рычаг дроссельной заслонки на пульте дистанционного управления в положение минимального дросселя, и второе реле замкнется (то есть общая и нормально разомкнутая клеммы будут соединены, а общая и нормально замкнутая - разъединены).

(В качестве примера возьмем канал трехступенчатого переключателя) Поверните трехсегментный переключатель на пульте дистанционного управления в положение high, и одно реле замкнется (то есть общая клемма и нормально разомкнутая клемма будут соединены, а общая клемма и нормально замкнутая клемма - разъединены). Поверните трехсегментный переключатель на пульте дистанционного управления в нейтральное положение, и два реле не будут работать (т.е. общая клемма и нормально разомкнутая клемма отсоединены, а общая клемма и нормально замкнутая клемма соединены). Поверните трехпозиционный переключатель на пульте дистанционного управления в нижнее положение, и второе реле будет замкнуто (то есть общая клемма и нормально разомкнутая клемма соединены, а общая клемма и нормально замкнутая клемма разъединены).

Пакет включает:
1шт x Релейный переключатель
