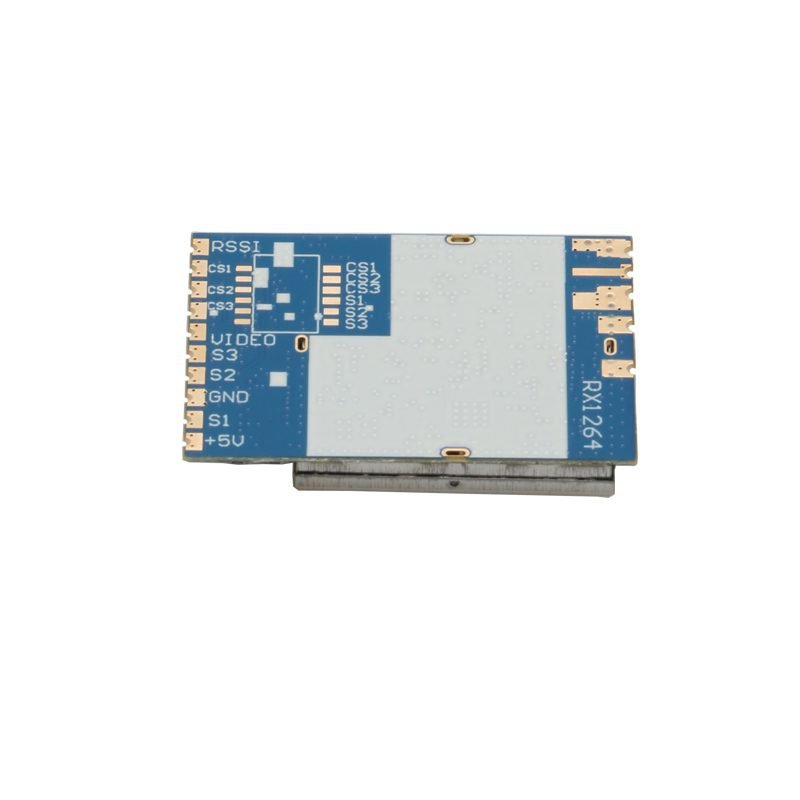

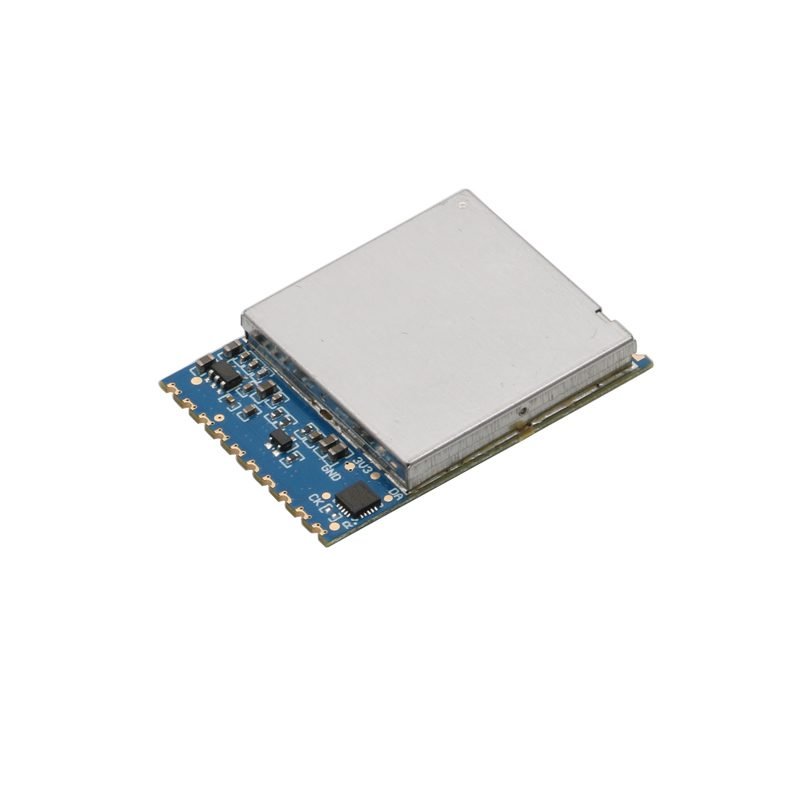

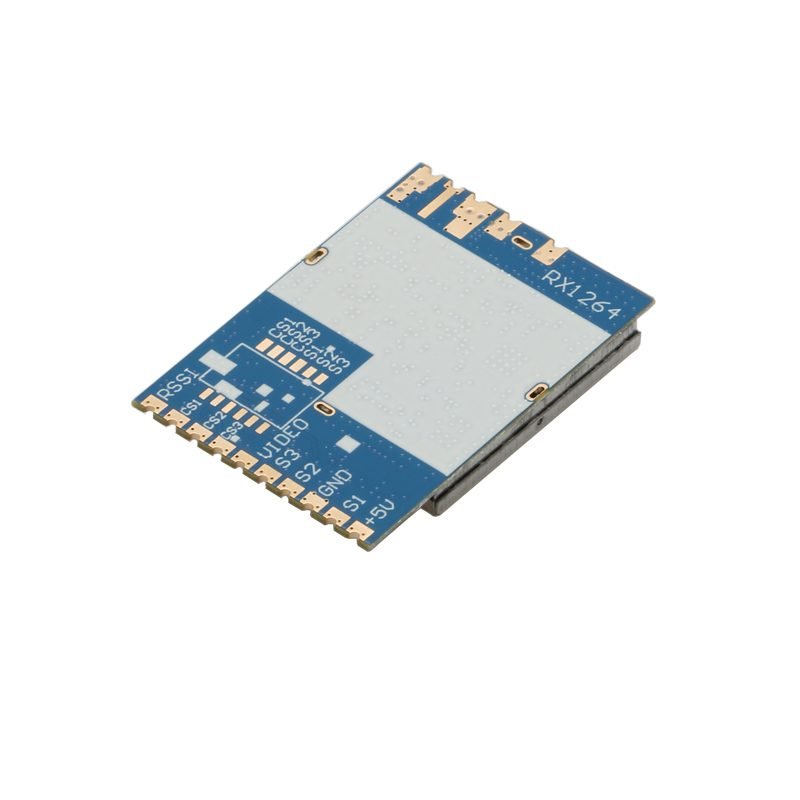

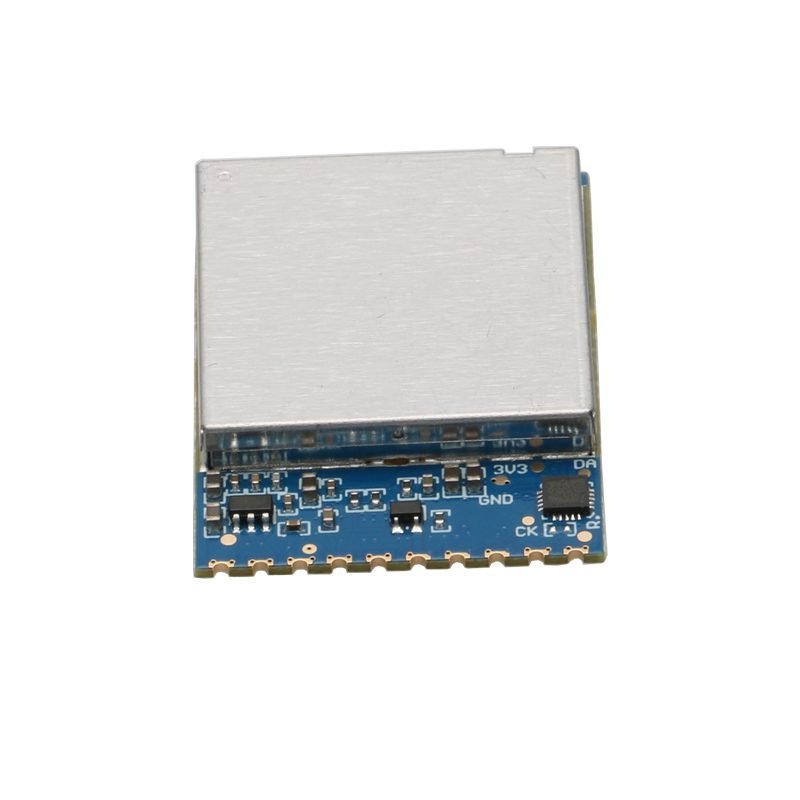

Módulo receptor de vídeo RX1264

Descripción:
- Nombre del artículo: Módulo receptor de vídeo/VRX de 1,2-2,2 GHz

Parámetros:
1. Características CC
- Alimentación: 5.0V
- Consumo de corriente: (380 ±30)mA

2. Especificación medioambiental
- Temperatura de funcionamiento: -10~+65 ºC
- Temperatura de almacenamiento: -30~+85 ºC
- Humedad de funcionamiento: 85%RH

3. RF
- Rango de frecuencia de recepción: 1080~2200MHz
- Relación de onda estacionaria de tensión: 2:1
- Sistema de demodulación: FM/PLL
- FI: 480MHz
- Impedancia de entrada ANT: 50Ω, Typ.
- Estabilización de frecuencia LO: ±200kHz
- Precisión de la frecuencia LO: ±200 kHz
- Control LO: PLL
- Fuga LO de entrada: -65dBm
- Sensibilidad de recepción: -95dBm±2
- Rango de nivel de entrada: -95dBm ~+5dBm

4. Características del vídeo
- Impedancia de salida de vídeo: 75Ω, Typ.
- Nivel de salida de vídeo: 1±0,2Vp-p, Typ.
- Polaridad de vídeo: NEGATIVO
- Respuesta de frecuencia de vídeo: ±5 dB, Máx. 50Hz ~ 6MHz
- Ganancia diferencial: ±5 %, Max
- Fase diferencial: ±5 grados, máx.
- 3dB FI BANDA ANCHA: 16,5MHz
- S/N: 38 dB, Mín
- Pendiente RSSI: Elige entre 22mv/dBm o 45mv/dBm

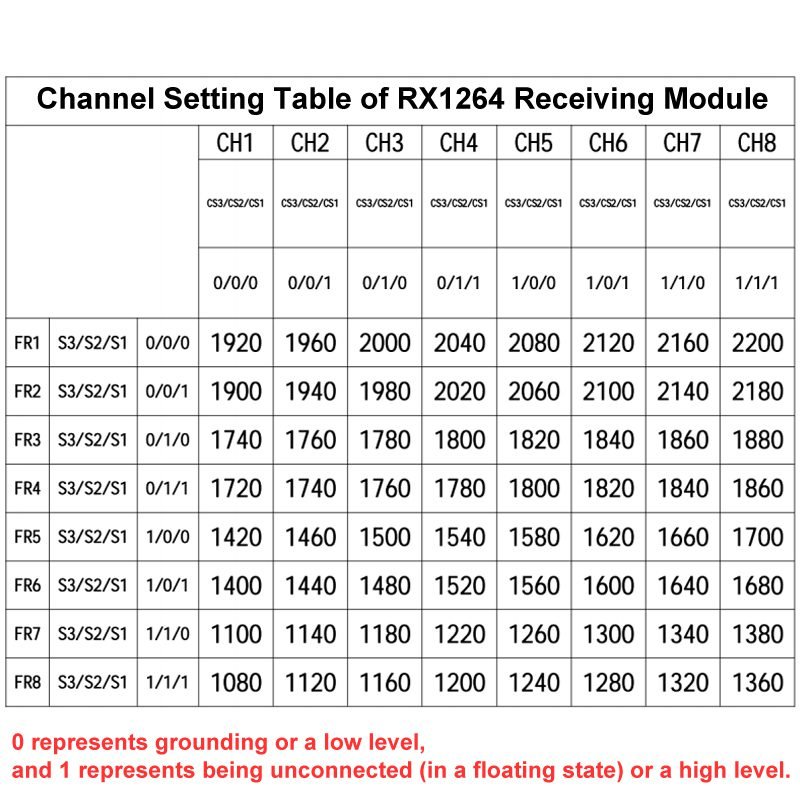

Admite 8 grupos de bandas de frecuencia y 64 puntos de frecuencia.
- FR1: Ch1:1920MHz Ch2:1960MHz Ch3:2000MHz Ch4:2040MHz Ch5:2080MHz Ch6:2120MHz Ch7:2160MHz Ch8:2200MHz

- FR2: Ch1:1900MHz Ch2:1940MHz Ch3:1980MHz Ch4:2020MHz Ch5:2060MHz Ch6:2100MHz Ch7:2140MHz Ch8:2180MH

- FR3: Ch1:1740MHz Ch2:1760MHz Ch3:1780MHz Ch4:1800MHz Ch5:1820MHz Ch6:1840MHz Ch7:1860MHz Ch8:1880MHz

- FR4: Ch1:1720MHz Ch2:1740MHz Ch3:1760MHz Ch4:1780MHz Ch5:1800MHz Ch6:1820MHz Ch7:1840MHz Ch8:1860MHz

- FR5 Ch1:1420MHz Ch2:1460MHz Ch3:1500MHz Ch4:1540MHz Ch5:1580MHz Ch6:1620MHz Ch7:1660MHz Ch8:1700MHz

- FR6: Ch1:1400MHz Ch2:1440MHz Ch3:1480MHz Ch4:1520MHz Ch5:1560MHz Ch6:1600MHz Ch7:1640MHz Ch8:1680MHz

- FR7: Ch1:1100MHz Ch2:1140MHz Ch3:1180MHz Ch4:1220MHz Ch5:1260MHz Ch6:1300MHz Ch7:1340MHz Ch8:1380MHz

- FR8: Ch1:1080MHz Ch2:1120MHz Ch3:1160MHz Ch4:1200MHz Ch5:1240MHz Ch6:1280MHz Ch7:1320MHz Ch8:1360MHz

Condición de prueba:
1. Temperatura ambiente: 25℃
2. Tensión de entrada de vídeo: 1,0Vp-p,150 (IRE)

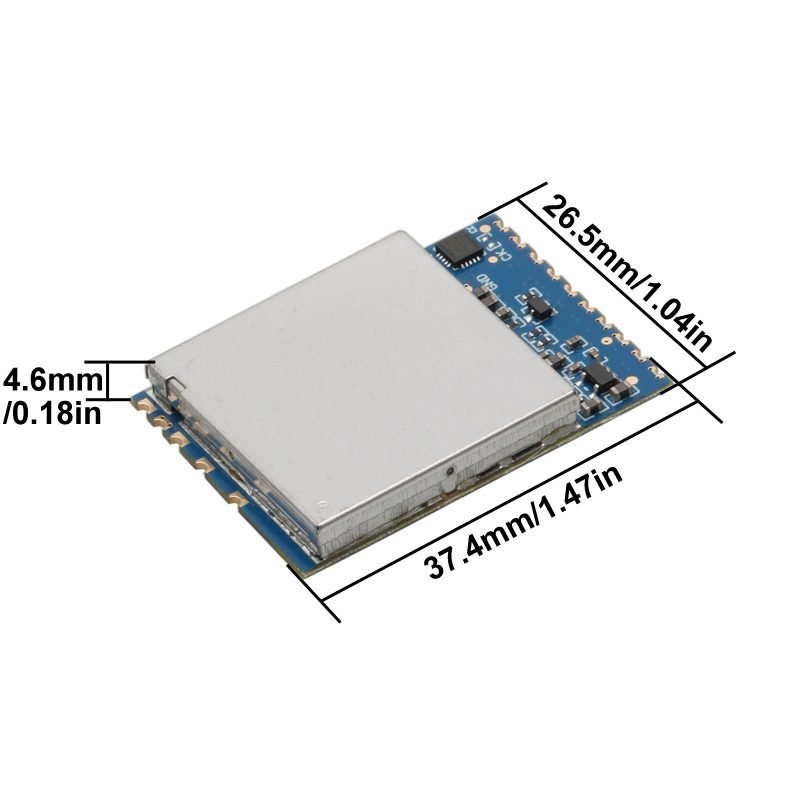

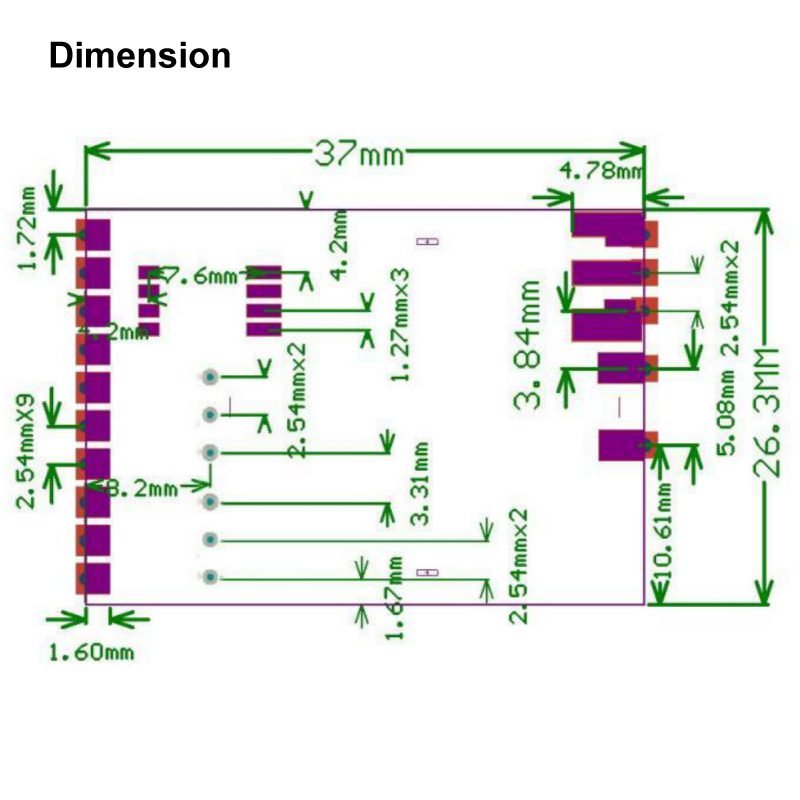

Nota: el tamaño es la medición manual, existen errores

El paquete incluye:
1 receptor
