30A 2CH PWM-Relaisschalter Unterstützung 5-10V Empfänger

Beschreibung:
- 5V-10V Spannungsempfänger werden unterstützt, andernfalls kann das Modul beschädigt werden. Wenn der Empfänger und die Lenkanlage das Hochspannungssystem verwenden, sollte das Signalumwandlungsmodul zum Modul hinzugefügt werden.
- 1-Wege-Lenkradsignaleingang, Steuerung eines elektronischen 2-Wege-Schalters
- Maximal 220V geregelte Spannung.
- Die gesteuerte Seite unterstützt 30A 250VAC/30VDC
- 2-Wege-Ausgang (nur ein Relais zur Zeit)
- Kompatibel mit allen Marken von Fernbedienungsgeräten ohne Kalibrierung.

Anwendungsbereich:
- Ferngesteuerter Start einer Modellrakete
- Ferngesteuertes Modell der Rauchkontrolle
- Die Waffensystemsteuerung der realen Maschine
- Steuerung der Navigationsbeleuchtung von Modellflugzeugen
- Steuerung verschiedener Fernschaltsysteme

Funktionsbeschreibung:
- Der Fernschalter steuert bis zu 2 Kanäle der elektrischen Ausrüstung des Flugzeugmodells über einen Schaltkanal der Fernsteuerung
- Dieses Gerät muss nicht kalibriert werden, kann genau kompatibel mit verschiedenen Marken von Fernbedienungsgeräten.
- Die Stromversorgung des Geräts erfolgt über einen Empfänger, der vollständig von der externen Stromversorgung getrennt ist. Die externe Stromversorgung wird nur für die kontrollierten Geräte verwendet.

Typische Anwendungen:
1. Verbindung
Stecken Sie das Signaleingangskabel in den Drei-Segment-Schalterkanal oder Wippenkanal des Empfängers, der der Fernbedienung entspricht.
Schließen Sie den Steuerschalter an das Gerät an

2. Auslöser

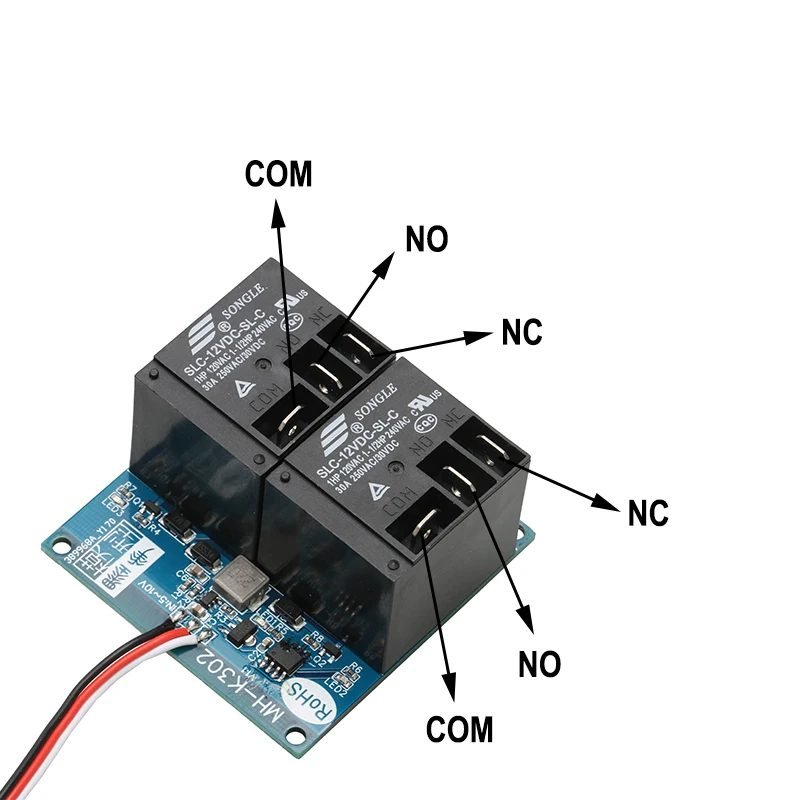

(Wenn der Gashebel der Fernbedienung auf Vollgas gestellt wird, wird ein Relais geschlossen (d.h. das gemeinsame Ende und die normale Startleitung sind verbunden, und das gemeinsame Ende und das normalerweise geschlossene Ende sind getrennt). Wenn der Gashebel an der Fernsteuerung auf Halbgas gestellt wird, sind beide Relais nicht geschlossen (d. h. das gemeinsame Ende und die normale Startleitung sind getrennt, und das gemeinsame Ende und das normal geschlossene Ende sind verbunden). Stellen Sie den Gashebel an der Fernsteuerung auf die minimale Drossel, und das andere Relais ist geschlossen (d. h. das gemeinsame Ende und die normale Startverdrahtung sind verbunden, und das gemeinsame Ende und das normal geschlossene Ende sind getrennt).

(Stellen Sie den dreiteiligen Schalter an der Fernbedienung in die hohe Position, und ein Relais ist geschlossen (d. h. die gemeinsame Klemme und die normalerweise offene Klemme sind verbunden, und die gemeinsame Klemme und die normalerweise geschlossene Klemme sind getrennt). Bringen Sie den dreiteiligen Schalter der Fernbedienung in die mittlere Position, und keines der beiden Relais wird aktiviert (d. h. die gemeinsame Klemme und der Normalanfang sind getrennt, und die gemeinsame Klemme und der Normalschluss sind verbunden). Stellen Sie den dreiteiligen Schalter an der Fernbedienung in die untere Position, und das andere Relais ist geschlossen (d. h. das gemeinsame Ende und die normale Startverdrahtung sind verbunden, und das gemeinsame Ende und das normalerweise geschlossene Ende sind nicht verbunden).

Hinweis: Die Größe ist eine manuelle Messung, es können Fehler auftreten.

Paket enthalten:
1Stück x Relaisschalter
